　　由RC电路构成的单稳态触发器中，稳态到暂稳态需要输入触发脉冲，暂稳态的持续时间即脉冲宽度是由电路的阻容元件RC决定的，与输入信号无关。

　　单稳态触发器可以用于产生固定宽度的脉冲信号，主要用于定时、延时与整形、消除噪声等。

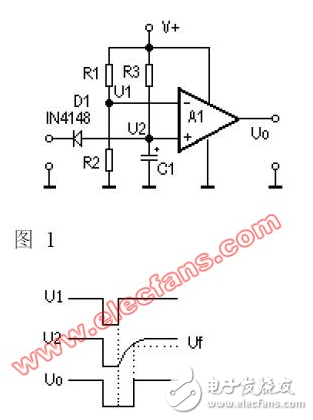

　　见附图1。此电路可用在一些自动控制系统中。电阻R1、R2组成分压电路，为运放A1负输入端提供偏置电压U1，作为比较电压基准。静态时，电容C1充电完毕，运放A1正输入端电压U2等于电源电压V+，故A1输出高电平。当输入电压Ui变为低电平时，二极管D1导通，电容C1通过D1迅速放电，使U2突然降至地电平，此时因为U1》U2，故运放A1输出低电平。当输入电压变高时，二极管D1截止，电源电压R3给电容C1充电，当C1上充电电压大于U1时，既U2》U1，A1输出又变为高电平，从而结束了一次单稳触发。显然，提高U1或增大R2、C1的数值，都会使单稳延时时间增长，反之则缩短。lm324中文资料下载pdf。

　　如果将二极管D1去掉，则此电路具有加电延时功能。刚加电时，U1》U2，运放A1输出低电平，随着电容C1不断充电，U2不断升高，当U2》U1时，A1输出才变为高电平。参考图2。

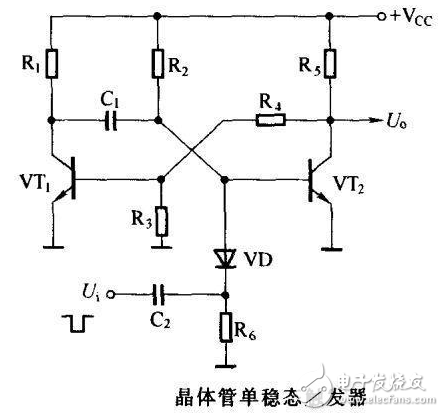

　　它是由VT1，VT2两个晶体管交叉耦合组成，单稳态触发器VT1集电极与VT2基极之间由电容C1耦合，正是由于电容的耦合作用，使电路具有了单稳态的特性。R4，R3是VT1的基极偏置电阻，R2是VT2的基极偏置电阻，R1，R5分别是两管的集电极电阻。微分电路C2，R6和隔离二极管VD组成触发电路。输出信号可以从两个晶体管的集电极取出，两管输出信号相反。

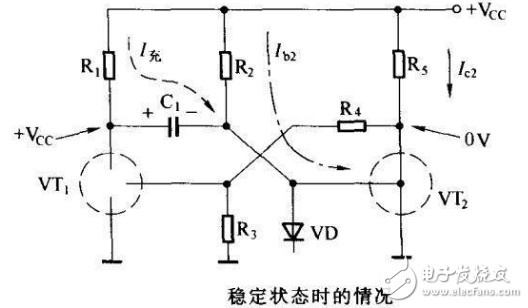

　　单稳态触发器处于稳定状态时的情况如下图所示。电源+VCC经R2为VT2提供基极偏流，VT2导通，其集电极电压为0V，VT1因无基极偏压而截至，其集电极电压为+VCC，电源+VCC经R1，VT2基极-发射极向电容C1充电，C1上的电压为左正右负，大小等于电源电压+VCC。

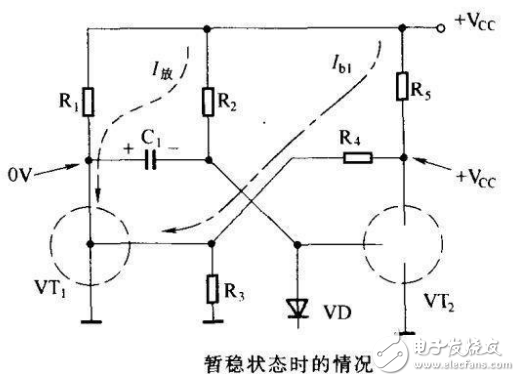

　　当在单稳态触发器的触发端加上一个触发脉冲时，经C2，R6微分，负触发脉冲通过VD加到导通管VT2基极。使VT2截止，并通过R4为VT1提供基极偏流。使VT1导通。由于电容C1两端电压不能突变，所以，在此瞬间VT2基极电压将下跳为-VCC，使得VT2在触发脉冲结束之后仍然保持截止状态，这时电路处于暂稳状态，如下图所示。

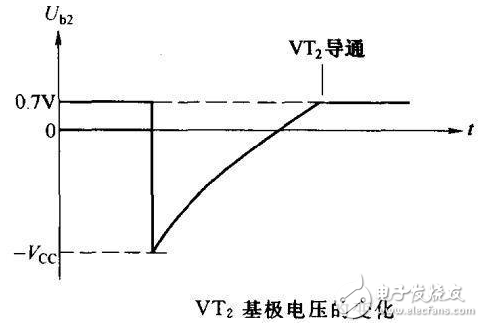

　　进入暂稳状态后，电容C1通过VT1集电极-发射极、电源、R2不断放电，放电结束后即进行反向充电，Ub2电位不断上升。如下图所示。当Ub2达到VT2的导通阈值0.7V时，VT2立即导通，并通过R4使VT1截止，电路自动从暂稳态回复到稳定状态。

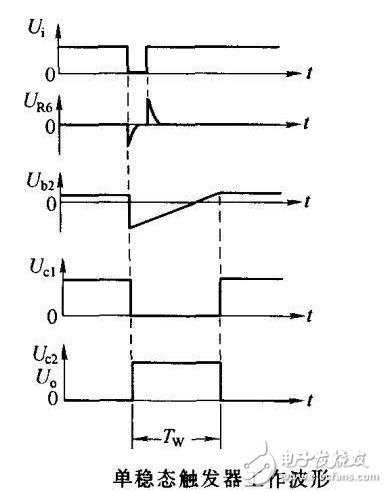

　　单稳态触发器电路各点工作波形如下图所示。输出脉宽（即暂稳态时间）由C1经R2的放电时间决定，。

　　在暂稳态时间，VT2集电极输出一个宽度为Tw的正矩形脉冲，VT1集电极则输出一个宽度为Tw的负矩形脉冲。

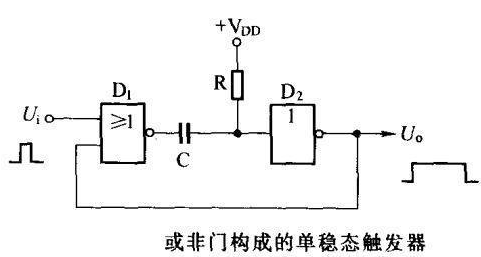

　　下图所示为或非门构成的单稳态触发器，电路由或非门D1，非门D2，定时电阻R和定时电容C组成。该单稳态触发器由正脉冲触发，输出一个脉宽为Tw的正矩形脉冲。

　　单稳态触发器电路处于稳态时，由于反相器D2输入端经R接+VDD，其输出端为0，耦合至D1输入端使D1输出端为1，电容C两端电位相等，无压降。

　　当在触发端加入触发脉冲时，或非门D1输出端变为0，由于电容两端的电压不能突变，因此D2输入端也变为0，D2输出端变为1，由于输出端电压又反馈到D1输入端形成闭环回路，所以电路一经触发后，即使取消触发脉冲Ui仍能保持暂稳状态，此时，电源+VDD开始经R对C充电。

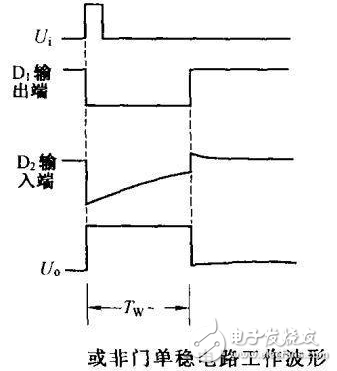

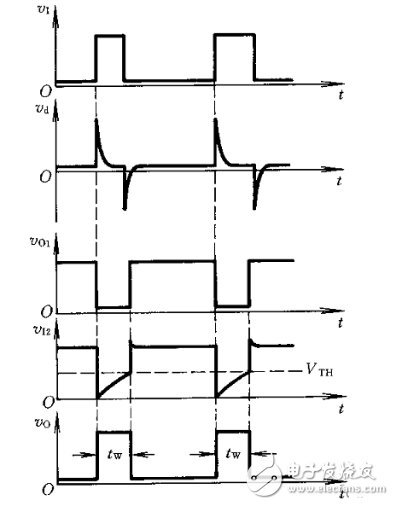

　　随着C的充电，D2输入端电位逐渐上升。当达到反相器D2的转换阈值时，D2输出端又变为0.由于闭环回路的正反馈作用，D1输出端随即变为1，电路回复稳态。直至再次被触发，该电路各点波形如下图所示。

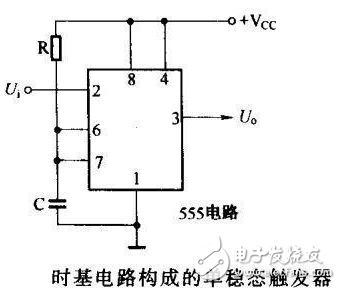

　　555时基电路构成的单稳态触发器如下图所示。RC组成定时网络，555时基电路的置0端（第6脚）和放电端（第7脚）并接于定时电容C上端。触发脉冲Ui从555时基电路的置1端（第2脚）输入，输出信号由3脚输出。555时基电路构成的单稳态触发器由负脉冲触发，输出一个正矩形脉冲。

　　电路处于稳态时，Uo=0，放电端（第7脚）导通到地，电容C上无电压。当负触发脉冲Ui加到555时基电路的2脚时，电路翻转为暂稳态，Uo=1，放电端（第7脚）截止，电源+VCC开始经R向C充电。

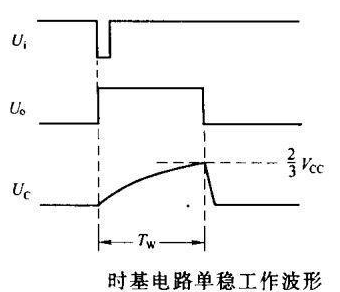

　　由于C上电压直接加到555时基电路的置0端（第6脚），当C上的充电电压达到三分之二VCC时（置0端阈值），电路再次翻转，回复稳态。该电路各点波形如下图所示。

　　图（a）所示电路是典型的单稳模式电路。当外加脉冲经C1、R1微分电路加至555的2脚时，负向脉冲（《1/3VDD）使555置位，3脚输出暂稳脉冲宽度td=1．1RC。

　　图（b）与图（a）类同，但它有两个输出端。C通过R至555内部灌电流放电，恢复时间比图（a）要长。

　　图（c）电路的2、6脚接法与图（a）、（b）不同，外加触发应为正向脉冲，幅值应大于号VDD，暂稳脉冲为负向，其宽度td=1．1RC，可同时输出两路。

　　图（d）与图（c）类同，但由于在充电回路中加进了导向二极管D，加快了充电速率，使工作频率大大提高。该电路可同时输出两路。
